Projectupdate – één-na-laatste tunnelelement succesvol geplaatst

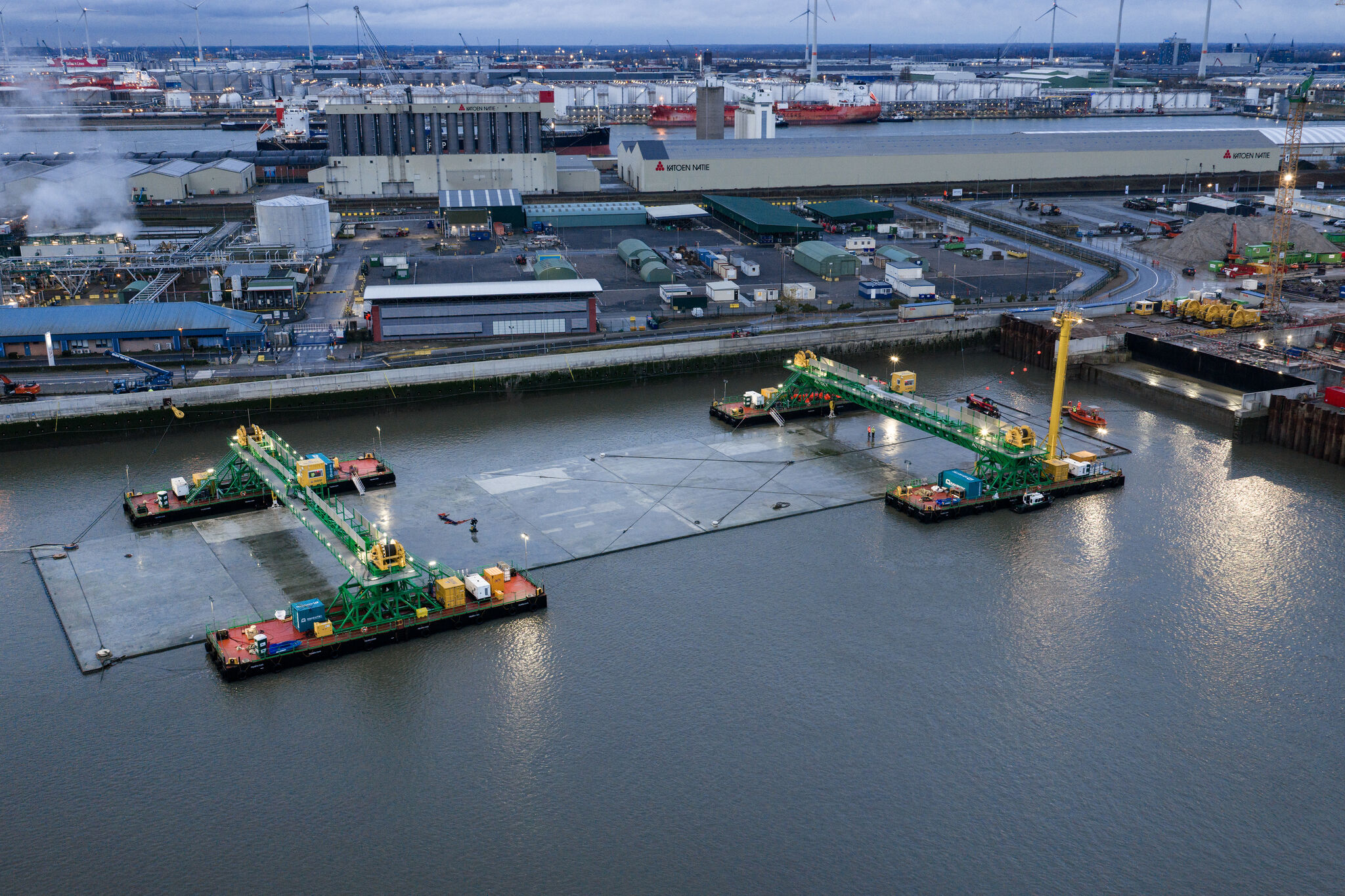

Succesvolle plaatsing van TE8

Het één-na-laatste tunnelelement van onze tunnel ligt op zijn plek. Dit tunnelelement van 60.000 ton is met millimeterprecisie gepositioneerd, mogelijk gemaakt door een geavanceerd vijzel- en positioneringssysteem.

Zo werkt het:

• Primaire vijzels (voorzijde)
  Tussen het nieuwe element en het voorgaande element zitten drie zware vijzels, samengevoegd tot één virtueel oplegpunt. Duikers installeren deze vijzels voorafgaand aan het afzinken in de stalen vangconstructie, die het element precies centreert en de hoogte aan de voorzijde bepaalt.
• Secundaire vijzels (achterzijde)
  In de vloer zijn twee pennen met in totaal acht vijzels van 100 ton per pen geplaatst. Hiermee wordt het element na het afzinken nauwkeurig op hoogte gebracht en perfect gepositioneerd.
• Aantrekvijzels
  Het aantreksysteem, bediend vanaf het primaire afzinkponton, trekt het nieuwe element strak tegen het vorige aan. Dit zorgt voor een optimale aansluiting van het rubberen voegprofiel.
• Kwispelsysteem
  Aan beide wanden duwen 3.000 ton aan vijzels het achterste deel van het element op zijn plek. Van bovenaf lijkt deze beweging op een kwispelende staart, vandaar de naam ‘kwispelsysteem’.

Waarom al dat vijzelwerk?

Het afzinken van tunnelelementen is meer dan alleen zakken en koppelen. Met elementen van 60.000 ton is het precisiewerk: onder water, in wisselende stroming en bij veranderend getij, moet elk element binnen strikte toleranties geplaatst worden. Dankzij het vijzelwerk verloopt dit millimeterwerk veilig en gecontroleerd, zodat de tunnel stap voor stap waterdicht en duurzaam wordt gebouwd.
